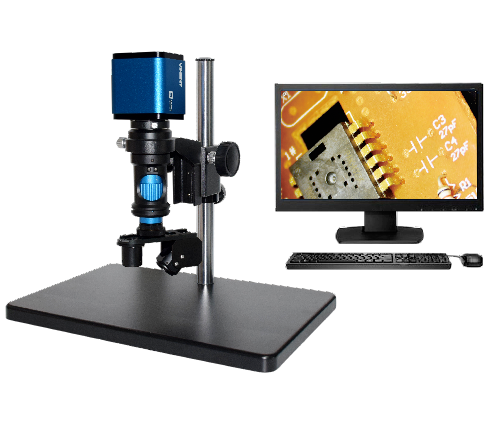

3D三維視頻顯微鏡VH-2S3D

簡要描述：3D三維視頻顯微鏡VH-2S3D系統由單筒體視顯微鏡與VGQ1080PCQ高清相機組成，能完成對電路板等工件的圖像采集與錄像，并且可選裝測量版的高清相機，對圖像進行測量操作等。單筒視頻顯微鏡是一種連續變倍單筒顯微鏡，g級光學系統，具有低畸變、高分辨率、大景深、視場寬大且平坦、齊焦性好等特點，設計新穎，操作簡便與高清晰度的彩色CCD和電視機配套使用。

更新時間：2024-04-19
產品型號：VH-2S3D

產品咨詢聯系我們

產品目錄

/ PRODUCT MENU 點擊展開+

VIHENT顯微鏡

查看全部 >>

相關文章/ RELATED ARTICLES

詳細介紹

3D三維視頻顯微鏡VH-2S3D系統由單筒體視顯微鏡與VGQ1080PCQ高清相機組成，能完成對電路板等工件的圖像采集與錄像，并且可選裝測量版的高清相機，對圖像進行測量操作等。單筒視頻顯微鏡是一種連續變倍單筒顯微鏡，搞級光學系統，具有低畸變、高分辨率、大景深、視場寬大且平坦、齊焦性好等特點，設計新穎，操作簡便與高清晰度的彩色CCD和電視機配套使用。
產品特點
■ 采用搞級光學系統，具有低畸變、高分辨率、大景深、視場
■ 寬大且平坦、齊焦性好等特點，設計新穎，操作簡便；
■ 可手動切換2D，3D 觀察角度，采用3D鏡像效應觀察立體元器件；
■ 音網和深孔，切換時清晰度保持不變，中心位置一致；
■ 提供36度角旋轉觀察，觀察工作距離高達95mm，方便取放產品。
應用領域
廣泛應用于微電子、精密電子、精密五金件、深孔壁、生命科學、動植物形態、刑偵鑒定等等行業。

成像系統/VGQ1080PCQ
VGQ1080PCQ相機是一款包含多種方式輸出HDMI+SD 卡的USB接口，它采用超高性能的CMOS傳感器。相機即可以直接連接到HDMI顯示器，還可以同時連接到電腦，更可以將圖像同視頻保存在SD 卡中供現場分析與后繼研究。
VGQ1080PCQ蕞大的特點是相機本身就是一款內嵌ARM核，可以將控制相機的各項功能以控制面板的形式直接顯示在HDMI顯示器上，更進一步，用戶可以用USB鼠標接口的鼠標直接對相機的各項參數進行操控。另外HDMI顯示界面底部還有各種工具條按鈕供用戶進行操作。

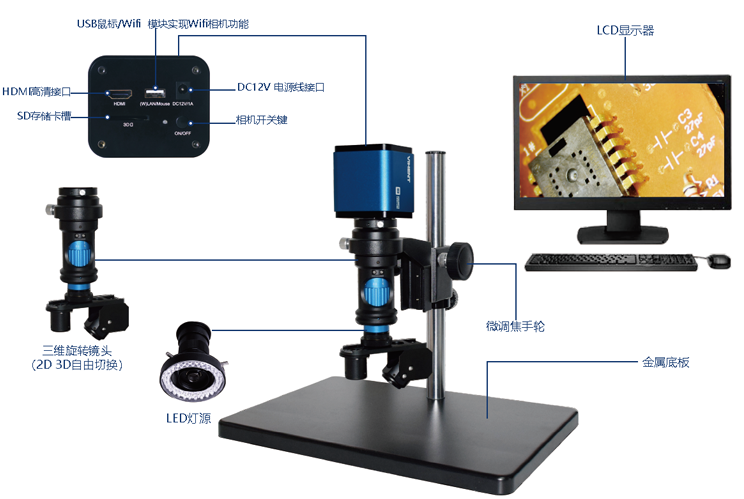

產品結構設計/應用介紹
3D三維視頻顯微鏡VH-2S3D系統由單筒體視顯微鏡與VGQ1080PCQ高清相機組成，能完成對電路板等工件的圖像采集與錄像，并且可選裝測量版的高清相機，對圖像進行測量操作等。單筒視頻顯微鏡是一種連續變倍單筒顯微鏡，搞級光學系統，具有低畸變、高分辨率、大景深、視場寬大且平坦、齊焦性好等特點，設計新穎，操作簡便與高清晰度的彩色CCD和電視機配套使用。

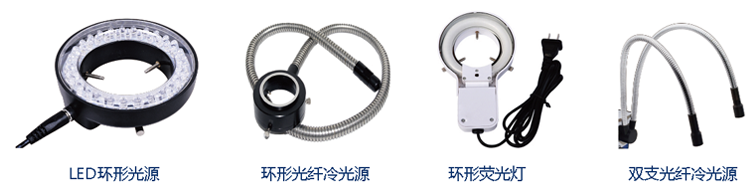

多種照明裝置
根據用戶不同場合的使用要求，專門設計有多種照明裝置，可按觀察的樣品選用上下雙鹵素?zé)?、上鹵素下熒光燈、環形熒光燈、光纖冷光源、LED同軸照明等照明方式，還可選配XY移動載物臺、圖像分析裝置進行圖像分析處理。支架有立柱式，萬能支架可供選擇。
