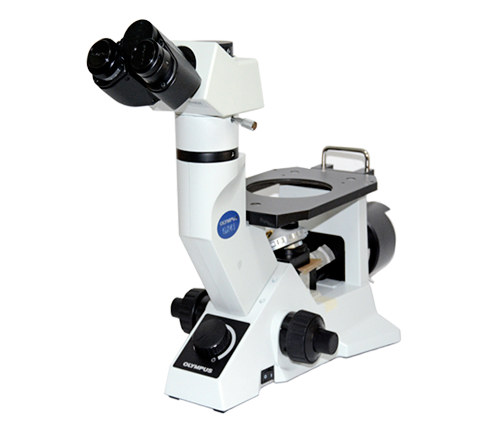

奧林巴斯倒置金相顯微鏡GX41采用UIS 2光學系統，使圖像更明亮，更清晰；對應明視場觀察和簡易偏振光觀察適用于在線檢查，教學等常規檢測領域。使用專用晶粒度檢測目尺能很容易的測量晶粒度?？梢赃B接數碼成像系統及報告系統。

便于攜帶，操作簡單，迅速檢查

奧林巴斯倒置金相顯微鏡GX41采用UIS 2光學系統，使圖像更明亮，更清晰；對應明視場觀察和簡易偏振光觀察適用于在線檢查，教學等常規檢測領域。使用專用晶粒度檢測目尺能很容易的測量晶粒度?？梢赃B接數碼成像系統及報告系統。GX41其光源標準配置為6V30W的鹵素?zé)?，也可選配12V100W的冷光源，提供高明亮度。使用WHN10x系列目鏡，能提供寬視野的圖像（視場數：22）。

站立或坐著時都便于觀察、基于人體工程學的視點調整機構

有不同類型的傾斜雙目鏡筒可以選擇，因此，可以自由改變傾斜角度。即使是在站著的情況下，也可以快速、輕松地觀察。

傾斜雙目鏡筒示意圖

1.預對中6V 30W鹵素?zé)?，不需要手動對中?/span>

2.同軸粗調和微調焦手柄能夠在不換手的情況下調節焦距。

3..物鏡轉換器能夠安裝四個物鏡，可快速切換使用。

4.通過安裝載物臺反射鏡選配件，用戶只需稍稍將眼睛從目鏡移動到反射鏡，就可以輕松地確認樣品的觀察位置（和所使用的物鏡）

任何大小的樣品都可以方便地進行觀察

1.使用載物臺平板可以觀察較厚/較大的樣品（大于ø50 mm），同時機械載物臺仍能實現移動。

2.可以根據操作者的使用習慣，選擇將機械載物臺安裝成左手操作或右手操作。載物臺包含一個載物臺臺板和臺板夾持器。

3.對直徑超過ø100 mm的樣品，提供專用的載物臺插板（IX-CP50）。

在所有的放大倍數下都能清晰明亮地觀察

1.UIS2物鏡生成的鮮明影像

2.在所有倍率下都可進行清晰明亮的觀察

MPLN系列物鏡

UIS2采用了無窮遠校正光學系統，所以直到視場邊緣（視場數22※ ）都能得到平穩明亮清晰觀察影像。此外，為滿足高倍率觀察的需求，我們還配備了平面5×～100×的物鏡。
※ 使用WHN10×目鏡系列產品

觀察影像實例

光學纖維（明視場觀察） 金屬組織（明視場觀察） 金屬組織（簡易偏光觀察）

照明系統

100W光纖光源組合

除了標準的6V、30W的鹵素光源外，還可以選擇100W的光纖光源。這樣，就能清晰地觀察暗色的樣本。

軟件方案

數碼照相機和圖像分析軟件滿足數碼化需求
三目鏡筒可以安裝數碼照相機?？梢员４婧陀涗洈?shù)碼影像，幫助創建檢查報告?？蓮漠嬅尜|(zhì)量、功能、操作性等方面,根據需要選擇不同數碼照相機。

配置：GX41，帶有數碼顯微照相機

根據需要，可方便的進行系統擴展

1.UIS2光學系統特別適合系統擴展，使用選配的中間附件不會影響成像質量。

2.使用雙目鏡筒時，可通過GX-SPU適配器連接數碼相機或攝像機。

3.配件雙人共覽附件U-DO3允許兩個人同時進行觀察。

4.中間放大變換器U-CA(1.25×， 1.6×，2×)和U-ECA(2×)讓用戶在不改變物鏡的情況下選擇中間放大倍數。

U-CA                      U-ECA

U-DA配置                 U-DO3配置

快速獲取多種測量結果，例如晶粒度

提供目鏡測微尺和晶粒度尺。

                      晶粒度尺                                                   網格尺
奧林巴斯倒置金相顯微鏡GX41 技術參數規格
